河北磁致伸缩液位计的结构与原理

作者:光科测控设备    发布时间:2019-10-21 09:34     浏览次数 :


  磁致伸缩液位变送器构造

  磁致伸缩液位变送器是由不锈钢板(测杆),磁致伸缩线(敏感元件—高腰线),可移油位传感器(内有电磁铁)等一部分构成。具备HART协议书,可远程控制调节0点和测量范围。也可根据外壳内3个功能键与LCD液晶显示屏开展各种各样主要参数调节。可组态的主要参数包含企业、显示信息上低限、减振、旋转变换调整、校正上低限、数模调整效正、修复原厂设置。

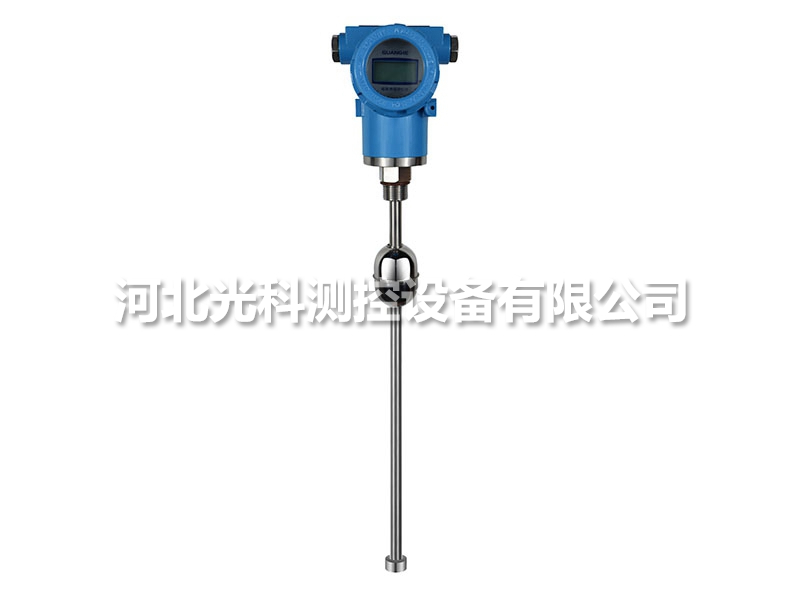

磁致伸缩液位计


  磁致伸缩液位变送器原理

  磁致伸缩液位变送器脉冲计数器给铜输电线通人10Hz上下的浪涌电流,称之为电流量了解单脉冲.在波导管周边造成单脉冲电磁场.此电磁场与磁石的电磁场相互作用力,使电磁场遍布更改.交界处产生螺旋式电磁场.对软带磁波导管造成瞬时速度扭矩,造成波导管造成伸缩式.使波导管造成支撑力单脉冲波,并且以固定不动的速率(约2830m/s)沿波导管向左右散播。

  因为波导管在支撑力单脉冲波向左右散播时,波导管的伸缩式会“带上”螺旋式电磁场的径向份量沿波导管径向挪动,回到的支撑力单脉冲波电磁场会在检验电磁线圈上造成磁感应工作电压单脉冲,即回到单脉冲。回到差分信号由检验电源电路开展解决.根据精确测量电流量了解单脉冲与回到单脉冲之问的时差来精准地明确被测液位仪。而沿电流方向往下散播的支撑力单脉冲波,根据液压阻尼器衰减系数掉,以保证在波导管的尾端不容易造成反射面.干挠一切正常的“回到单脉冲”。因为精确测量两单脉冲间的间隔时间能够十分精准.因而可得到高精(通常像素低于1mm)、低可重复性(通常可重复性低于或相当于满量程的0.002%)宽测量范围(达到30m)等优质特性.如将电磁铁由一油位传感器带上.就能精确测量液位仪。控制器的存在的不足是有很大的盲点,通常上育区低于或相当于80mm,下盲点低于或相当于10mm。
