伺服液位计会有那些常见的故障和优缺点

作者:光科测控设备    发布时间:2019-11-01 19:40     浏览次数 :

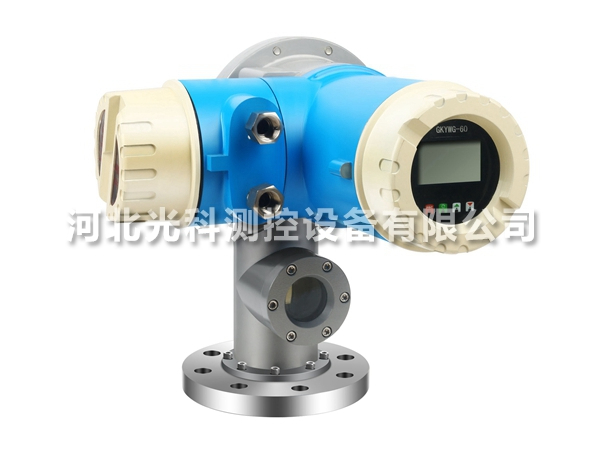

伺服液位计

  今日人们来了解一下伺服式液位变送器的原理及其普遍的常见故障,伺服式液位变送器是液位变送器这一大类中的一小类,众所周知液位变送器是用于测量液體液位部位的一种计量检定专用工具,其常见问题同液位变送器的常见问题并没有大的差别。

  常见问题:

  液位变送器恰当电机选型才可以确保液位变送器更强的应用。采用哪些类型的液位变送器应依据被测流体力学介质的物理性质和物理性质来决策?使液位变送器的公称直径、总流量范畴、内衬原材料、金属电极和輸出电流量等?都能融入被测流体力学的特性和流量测量的规定。

  伺服式液位变送器工作中电路原理图

  1、高精密作用查验

  精度和作用依据测量规定和应用场所挑选仪表盘精度,保证经济发展合算。例如用以外贸交易、商品工作交接和能源计量的场所,应当挑选精度高些,如1.0级、0.5级,或是更高级;用以过程管理的场所,依据操纵规定挑选不一样精度;一些只是是检验一下全过程总流量,不用做精准操纵和计量检定的场所,能够挑选精度略低的,如1.5级、2.5级,以至于4.0级,这时候能够采用质优价廉的插入式液位变送器。

  2、可测量的介质

  测量介质水流量、仪表盘测量范围与规格测量一般的介质时,液位变送器的满度总流量能够在测量介质水流量0.5—12m/s范围之内采用,范畴较为宽。挑选仪表盘规格型号(规格)不一定与加工工艺管路同样,应视测量总流量范畴是不是在水流量范围之内明确,即当管路水流量稍低,不可以考虑仪表仪器规定时或是再此水流量下测量精确度不可以确保时,必须变小仪表盘规格,进而提升管外水流量,获得令人满意测量結果。

  下边人们看来一下伺服式液位变送器的原理及其普遍的常见故障。伺服式液位变送器常常被普遍用于测量储存罐内液體的液位其精准度十分高。由于这是一种多功能仪表,既能够测量液位还可以测量页面、相对密度和罐底等主要参数。油气田的水和油页面测量一直是制造业全过程测量行业的一个难点,而水和油页面这一主要参数针对每一个采油厂全是十分关键的,在其中涉及到来到会计清算等至关重要的难题,因此急切需要处理。根据这类背景图,对于这一课题研究开展了科技攻关,历经不断的实践活动、探求,总算取得成功地运用伺服式液位变送器处理了这一难点。

  原理:

  伺服式液位变送器根据浮力均衡的基本原理,由微伺服电机驱动器容积较小的浮子,能精准地测到液位等主要参数。当液位变送器工作中时,浮子功效于细不锈钢丝上的作用力在外轮鼓的电磁铁上造成扭矩,进而造成磁通量的转变。轮鼓部件间的磁通量转变造成内电磁铁上的电磁感应控制器(霍尔元件)的輸出工作电压数据信号变化很大。其工作电压值与存储于CPU中的参照工作电压相较为。当浮子的部位均衡时,其误差为零。当被测介质液位转变时,促使浮子浮力产生更改。其結果是磁耦扭矩被更改,促使含有溫度赔偿的霍尔元件的輸出工作电压变化很大。该工作电压值与CPU中的参照工作电压的误差驱动器伺服电机旋转,调节浮子左右挪动再次做到均衡点。全部系统软件组成了一个闭环控制意见反馈控制回路(如图已知1图示),其精准度达到±0.7mm,并且,其本身含有的挂料赔偿作用,可以赔偿因为不锈钢丝或浮子上粘附被测介质造成的不锈钢丝支撑力的更改。

  优势:不但能够测量介质液位,另外还具备相对密度测量作用、水和油页面测量作用、介质的均值相对密度和相对密度遍布测量作用。

  缺陷:当测量介质黏稠度较高,存有壁挂及粘黏的特点时,伺服液位变送器在测量上面存有很大的测量偏差,不太合适运用在该类介质的液位测量上。

  难题一:液位值常常在某一高宽比的点不会改变

  答:将会出現的缘故有

  1)稳液管在安裝的那时候不竖直

  2)稳液管内腔焊接凸凹不平

  3)稳液管内腔浸蚀,有振纹

  解决方案有3种

  a把磁鼓上的不锈钢丝剪去一截,使浮子落入罐基地高宽比的那时候,不锈钢丝也正好在磁鼓正中间盘绕。浮子的左右健身运动全过程时会有一定的水平位移,以正中间高宽比为标准,浮子左右的那时候分別向两侧偏移,那样偏移的值就少一些

  b把表头换一个方位安裝,把表头换一个方位,那麼浮子左右健身运动造成的偏移就不容易在振纹的方向上。

  c把浮子拆换为45mm直经的浮子。浮子的直经有45mm、90mmm、110mm三种规格,直经越大,精密度越高,但也越非常容易被持卡人。入选用小直经能够摆脱卡死状况。

  难题二:液位一切正常,而溫度和工作压力沒有标值。

  答:MPU板受损,这时候只有拆换新的MPU板来解决困难,拆换时要留意把木板死死地插究竟板上边,用螺丝固定不动好,不能有脱落,而且电线接头一定要坚固。

  难题三:供电系统一切正常,而液位变送器突然无法显示

  答:不锈钢丝断掉,浮子掉下来,或是是力传感器遭受震动受损,这时候拆换新的浮子或是力传感器,平时维护保养维持不锈钢丝光滑,避免金属复合材料在过多形变后将造成原材料上的损害。仪表盘不可以承担大的振动,那样会受损高纯石墨滚动轴承。

  如今是否对伺服式液位变送器的原理及其普遍的常见故障有一定的掌握了呢?
